電熔石英玻璃雜質(zhì)含量及缺陷
作者:奧固鴻已有:N多人關(guān)注
電熔石英玻璃金屬雜質(zhì)含量主要取決于水晶原料的純度，同時(shí)也與熔制工藝有關(guān)，如：石墨坩堝純度、處理環(huán)境等因素。下表是國(guó)內(nèi)真空電熔石英玻璃金屬雜質(zhì)含量（國(guó)家石英玻璃檢測(cè)中心測(cè)試ICP）和GE124金屬雜質(zhì)含量（廠商公布：直接分光儀分析法）
| 類型 |
Al |
B |
Ca |
Cu |
Fe |
K |
Li |
Mg |
Mn |
Na |
Ni |
Ti |
Zr |
CE124
JGS3 |
14 |
0.2 |
0.4 |
0.05 |
0.2 |
0.6 |
0.6
<50 |
0.1 |
0.05 |
0.7 |
0.1 |
1.1 |
0.8 |
單位：*10-6

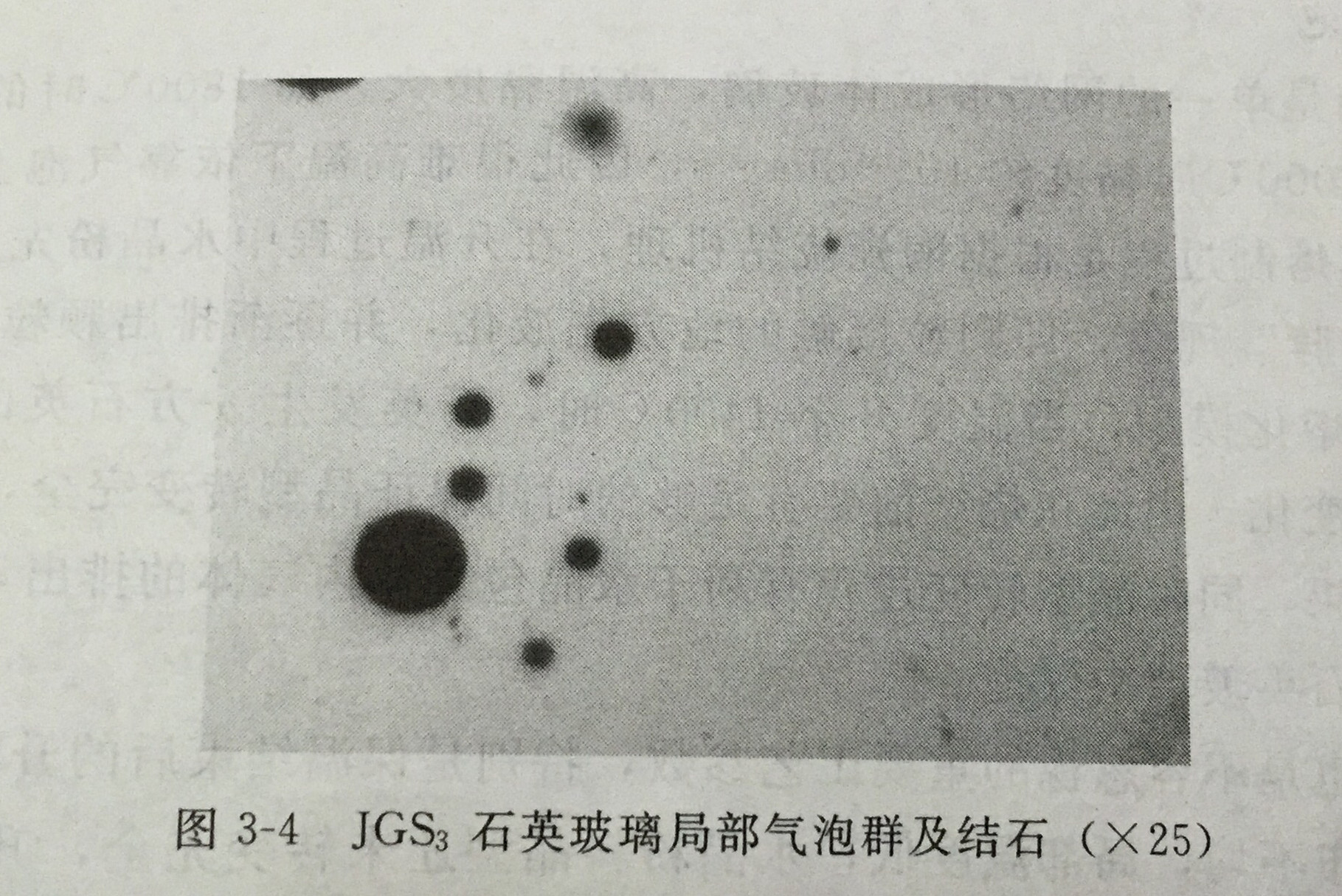

由于真空電熔石英玻璃（JGS3）局部水晶料堆積不均或存在原料雜質(zhì)點(diǎn)，會(huì)出現(xiàn)局部氣泡密集和結(jié)石點(diǎn)。光學(xué)級(jí)紅外石英玻璃，一般從熔化好的玻璃坨上選取無缺陷部分進(jìn)行加工。
電熔石英玻璃坨也可用于兩步法工藝加工成棒、管等石英玻璃制品，該類石英玻璃羥基含量小于5*10-6。
24小時(shí)客服熱線：18820116619 （胡先生） QQ ：18820116619
相關(guān)熱詞搜索：石英玻璃 雜質(zhì) 缺陷
上一篇：低輻射玻璃的隔熱原理
下一篇：石英玻璃天然水晶和硅石的特性
